CALYPSO® PRÜFPLÄNE ZUR MESSUNG VON ELEKTRONIKPLATINEN VOLLAUTOMATISCH ERZEUGEN

AfM GerberConvert

Home  Prozessoptimierung  AfM GerberConvert

Spezialanwendung zur automatischen Erzeugung lauffähiger Messprogramme gemäß standardisiertem Regelwerk.

csm_Schaubild_quer-02_dedf48f6b_Farbigke

AfM GerberConvert Leistungsinhalte

Die Herstellung von Elektronikplatinen erfolgt in der Regel auf Basis von Daten im sogenannten GERBER-Format (Layoutdaten) und / oder EXCELLON-Format (Bohrdaten).
Das Modul GerberConvert liest die vorhandenen Daten ein und visualisiert diese als Graphik und als Wertetabelle.
GerberConvert erzeugt auf Basis der eingelesenen Daten und der vorgenommenen Konfigurationseinstellungen vollautomatisch einen lauffähigen CALYPSO Prüfplan für Multi-Sensor KMG.

csm_gerberconvert_generier-optionen1_f35

Anwendung

csm_gerberconvert_projektanlage1_57c4bc7

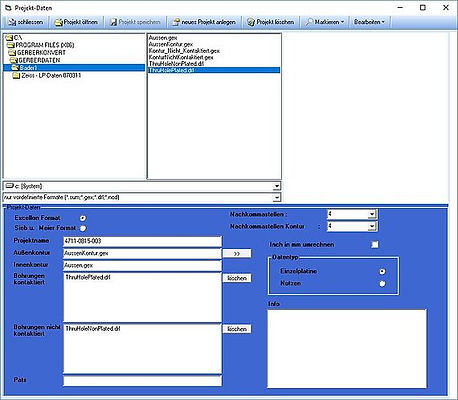

Über sogenannte Projektdaten werden die zugehörigen Datenformate/Dateien beschrieben. Es können komplette Projekte oder einzelne Dateien in GerberConvert geladen werden. Die geladenen Daten werden sowohl graphisch als auch in einer Liste dargestellt. Einzelne Elemente können wahlweise in der Liste oder in der Graphik mit der Maus angewählt und hierdurch visualisiert und auf der Platine lokalisiert werden.

Über den integrierten Konfigurator werden die benötigten Voreinstellungen definiert:

  • Durchmesser/Genauigkeitsabweichung abhängig vonder Beleuchtungs-, Blenden und Objektiveinstellung

  • Definition der Suchrichtung für Antastungen in Ab-hängigkeit der vorgegebenen Beleuchtungseinstellung (Auflicht/Durchlicht) für die festgelegten Durch-messerbereiche

  • Anzahl der gewünschten Konturpunkte (für Konturen werden standardmässig nur die erforderlichen Eck-punkte übergeben)

Ihre Vorteile

  • GerberConvert erzeugt auf Basis der Vorgaben einen vollständigen CALYPSO® Prüfplan.

  • individuelle Anpassungen im erzeugten Prüfplan sind möglich

  • hohe Zeitersparnis

  • optimale Nutzung der CALYPSO® Messsoftware

  • hinterlegte Mess-und Auswertestrategien minimieren den individuellen Bedienereinfluss auf die Messergebnisse
